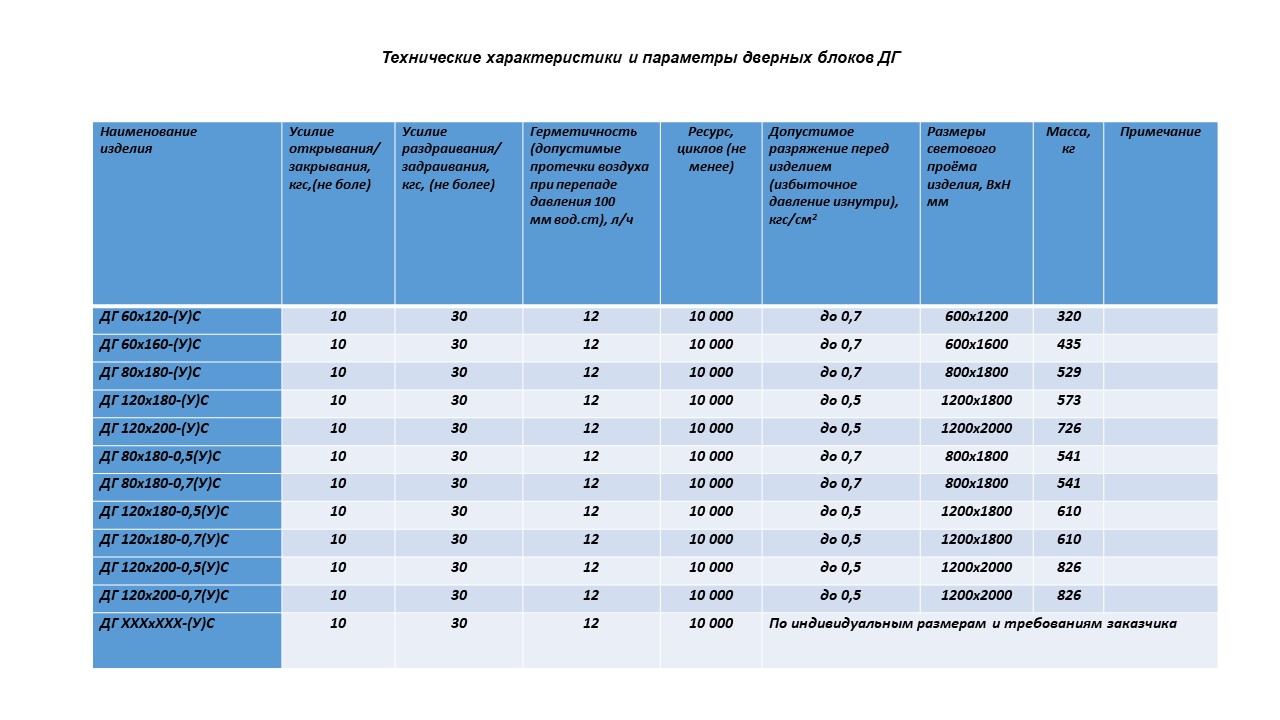

ДВЕРНОЙ БЛОК ГЕРМЕТИЧЕСКИЙ ДГ

ДВЕРИ

Дверной блок обеспечивает герметизацию помещения, устанавливается в зданиях производственного и гражданского назначения, операторных и пультовых помещениях, сооружениях гражданской обороны, помещениях дизельных генераторных установок. Герметические свойства определяются способностью сдерживать пары, газы, жидкости от проникновения в помещение, в течение продолжительного времени. Возможно изготовление по индивидуальным размерам и требованиям заказчика Характеристика: Окружающая среда – невзрывоопасная Принцип открывания – распашной Способ открывания/закрывания – ручной Способ задраивания/раздраивания запорного механизма – ручной Направление открывания – левое или правое, универсальное Установка –вертикально Изделие состоит из следующих основных узлов: Рама – прочная сварная металлоконструкция, устанавливаемая в стеновой проём помещения. Рама, с помощью монтажных закладных деталей (типа «ус») связывается с арматурным каркасом железобетонных конструкций, после чего замоноличивается в бетон. На раме установлены: - петли эксцентричные шарикоподшипниковые; - ловушки, предназначенные для захвата клиньев механизма задраивания и поджатия полотна (герметизации); - выключатель конечных положений, подающий сигнал о герметизации/разгерметизации полотна. Полотно дверного блока представляет собой жесткую металлическую панель сложного сечения, выполненную из профильных труб, углового и листового металлопроката. Узлы механизма задраивания выполнены внутри полотна. В центральной части полотна выполнен параметрический патрубок, снабженный герметичной заглушкой. Механизм задраивания представляет собой систему штурвалов (маховиков), валов, зубчатой передачи, рычагов и тяг. При вращении маховика механизм задраивания преобразует вращательное движение в поступательное движение клиньев. Клинья входят в упоры и равномерно прижимают полотно к раме. Клин является расчетным элементом и изготавливается из стали высокопрочных марок. Герметизация осуществляется за счет сжатия специального уплотнительного шнура, расположенного по периметру. Величина и равномерность сжатия резинового уплотнения при герметизации определяется глубиной входа клиньев в ловушки. Петля в сборе – предназначена для подвешивания полотна на раму, плавного его открывания и закрывания. Петли устанавливаются в зависимости от направления открывания двери как вправо, так и влево. Конструкция полупетли позволяет осуществлять равномерное поджатие полотна к раме. Конечный выключатель установлен на кронштейн, который крепится на упор рамы с наружной стороны и настраивается на крайнее положение клина механизма задраивания при поджатом полотне. Для ускорения возведения стеновых железобетонных конструкций изготавливается переходная коробка (комингс). Комингс – сварная металлическая рама с закладными деталями (типа «ус»), которая связывается с арматурным каркасом железобетонных конструкций, после чего замоноличивается в бетон. Комингс служит основой, адаптированной для быстрой установки дверного блока. При использовании комингса монтажные усы на раме не устанавливаются. Структура обозначения: Д – дверной блок Г – герметический В – ширина проема, см Н – высота проема, см А – условная нагрузка У – утепленный (наружного исполнения) С – доработанный (по техническим требованиям заказчика) Технические характеристики и параметры дверных блоков ДГ: Усилие открывания/закрывания 12 кгс, (не более) Усилие раздраивания/задраивания 30 кгс, (не более) Герметичность (допустимые протечки воздуха при перепаде давления 100 мм вод.ст) 12 л/ч Ресурс, циклов не менее 10 000 Допустимое разряжение перед изделием (избыточное давление изнутри) до 0,5-0,7 кгс/см2 Специалисты ответят на интересующие вас вопросы и дадут профессиональную консультацию по телефону : +7 919 915 93 30
