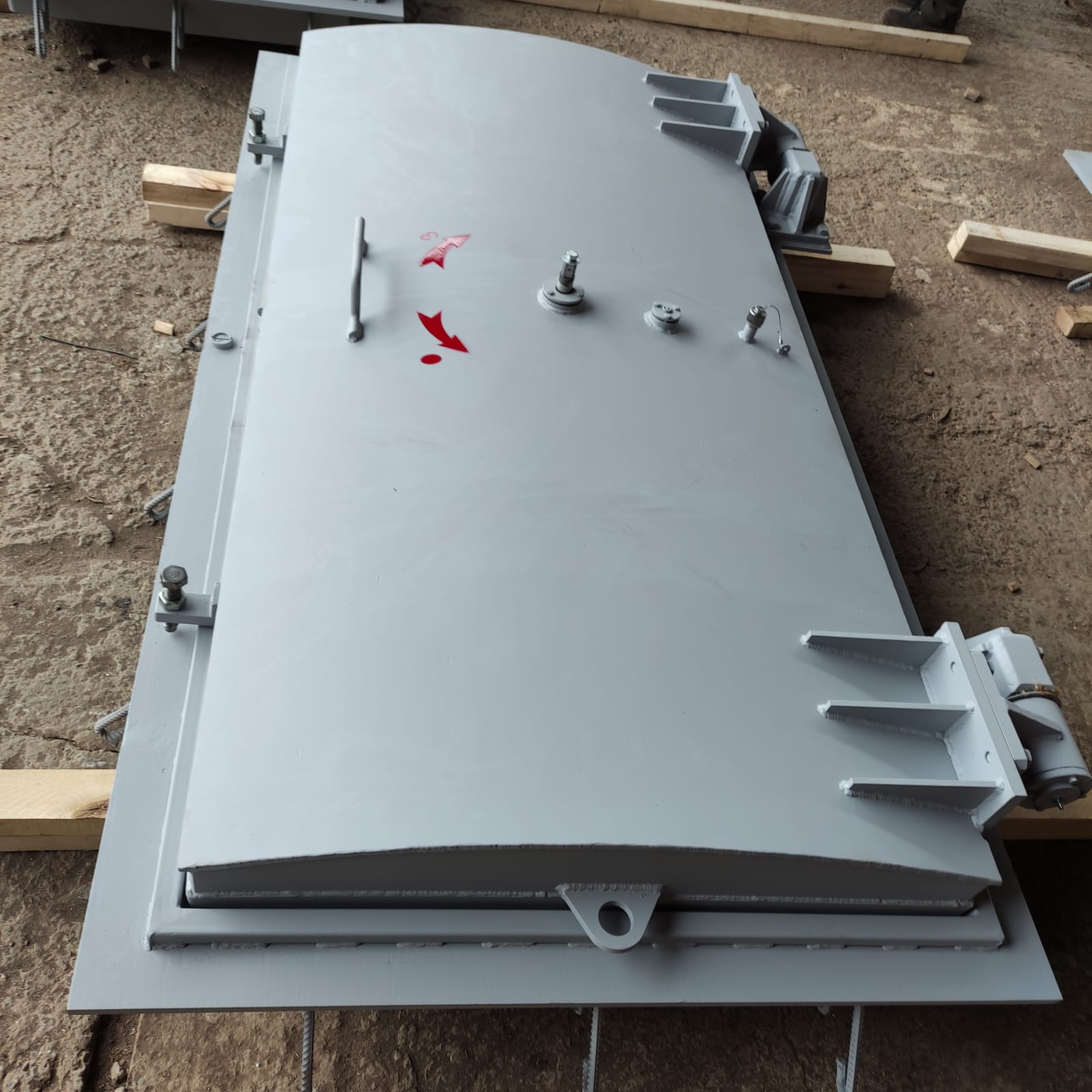

ДВЕРНОЙ БЛОК ЗАЩИТНО-ГЕРМЕТИЧЕСКИЙ ДЗГ

ДВЕРИ

Дверной блок защитно-герметический (ДЗБГ) служит для защиты и герметизации проемов специальных сооружений с относительной влажностью до 98 %, при температуре + 25 0 С и температуре окружающей среды от -40° С до + 40° С. Выпускается с узлом блокировки механизма задраивания. Дополнительно изготавливается с узлом сигнализации (индекс С) и в утепленном исполнении (индекс У). Поставляется комплектно с концевым выключателем и электромагнитным замком. Изделие состоит из следующих основных узлов: Рама – прочная сварная металлоконструкция, устанавливаемая в стеновой проём помещения. Рама, с помощью монтажных закладных деталей (типа «ус») связывается с арматурным каркасом железобетонных конструкций, после чего замоноличивается в бетон. На раме установлены: - петли эксцентричные шарикоподшипниковые; - ловушки, предназначенные для захвата клиньев механизма задраивания и поджатия полотна (герметизации); - выключатель конечных положений, подающий сигнал о герметизации/разгерметизации полотна. Полотно дверного блока представляет собой жесткую металлическую панель сложного сечения, выполненную из профильных труб, углового и листового металлопроката. Узлы механизма задраивания выполнены внутри полотна. В центральной части полотна выполнен параметрический патрубок, снабженный герметичной заглушкой. Механизм задраивания представляет собой систему штурвалов (маховиков), валов, зубчатой передачи, рычагов и тяг. При вращении маховика механизм задраивания преобразует вращательное движение в поступательное движение клиньев. Клинья входят в упоры и равномерно прижимают полотно к раме. Клин является расчетным элементом и изготавливается из стали высокопрочных марок. Герметизация осуществляется за счет сжатия специального уплотнительного шнура, расположенного по периметру. Величина и равномерность сжатия резинового уплотнения при герметизации определяется глубиной входа клиньев в ловушки. Петля в сборе – предназначена для подвешивания полотна на раму, плавного его открывания и закрывания. Петли устанавливаются в зависимости от направления открывания двери как вправо так и влево. Конструкция полупетли позволяет осуществлять равномерное поджатие полотна к раме. Конечный выключатель установлен на кронштейн, который крепится на упор рамы с наружной стороны и настраивается на крайнее положение клина механизма задраивания при поджатом полотне. Для ускорения возведения стеновых железобетонных конструкций изготавливается переходная коробка (комингс). Комингс – сварная металлическая рама с закладными деталями (типа «ус»), которая связывается с арматурным каркасом железобетонных конструкций, после чего замоноличивается в бетон. Комингс служит основой, адаптированной для быстрой установки дверного блока. При использовании комингса монтажные усы на раме не устанавливаются. Характеристики: Окружающая среда – взрывоопасная/невзрывоопасная Принцип открывания – распашной Способ открывания/закрывания – ручной Способ задраивания/раздраивания запорного механизма – ручной Направление открывания – левое или правое, универсальное, обеспечивается поворотом двери в плоскости открывания на 180°. Установка – вертикально Двери всех конструктивных исполнений, типоразмеров и технических характеристик изготавливаются по индивидуальным требованиям заказчика Специалисты ответят на интересующие вас вопросы и дадут профессиональную консультацию по телефону : +7 919 915 93 30
